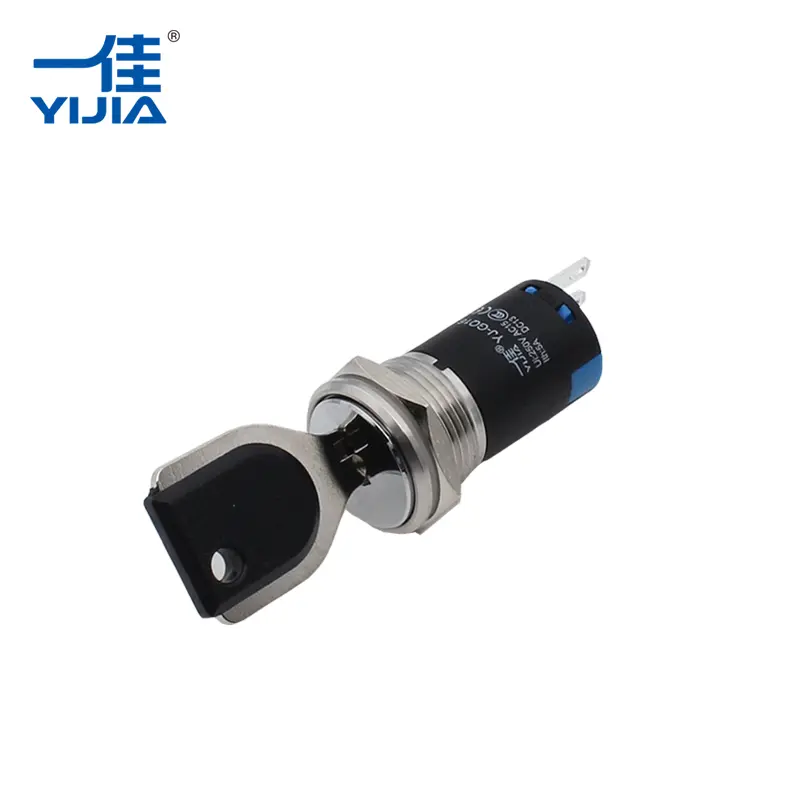

YIJIA चे परीक्षण करते की संपर्क साहित्य आणि यांत्रिक डिझाइनचा सेवा जीवनावर कसा प्रभाव पडतोटू-वे की स्विचऔद्योगिक नियंत्रण अनुप्रयोगांमध्ये.
बऱ्याच इलेक्ट्रिकल कंट्रोल सिस्टीममध्ये, स्थिर सिग्नल ट्रान्समिशन राखताना स्विचने हजारो ऑपरेशन्स करणे अपेक्षित आहे. की स्विचची टिकाऊपणा केवळ त्याच्या बाह्य संरचनेद्वारेच नव्हे तर संपर्क सामग्रीची निवड आणि कार्यप्रणालीच्या रोटेशन अँगलसह लहान अंतर्गत तपशीलांद्वारे देखील निर्धारित केली जाते.
ज्या उपकरणांना नियंत्रित प्रवेश किंवा द्वि-दिशा स्विचिंगची आवश्यकता असते त्यांच्यासाठी, टू-वे की स्विचची रचना ऑपरेशनल सुविधा, इलेक्ट्रिकल विश्वसनीयता आणि दीर्घकालीन कार्यप्रदर्शन यांचा समतोल राखण्यात महत्त्वाची भूमिका बजावते.
की स्विचच्या आत, संपर्क बिंदू विद्युत सिग्नल हस्तांतरित करण्यासाठी जबाबदार असतात. प्रत्येक वेळी स्विच चालू केल्यावर, हे संपर्क एकत्र हलतात आणि पुन्हा वेगळे होतात. ऑपरेशनच्या दीर्घ कालावधीत, संपर्क सामग्री योग्य नसल्यास वारंवार यांत्रिक हालचाल पोशाख, ऑक्सिडेशन किंवा अस्थिर कनेक्शन तयार करू शकते.
चांदीचे मिश्र धातु संपर्क औद्योगिक स्विचमध्ये मोठ्या प्रमाणावर वापरले जातात कारण चांदीमध्ये उत्कृष्ट विद्युत चालकता असते आणि ते वारंवार स्विचिंग दरम्यान विश्वसनीय संपर्क कार्यप्रदर्शन राखू शकते.
चांदीच्या संपर्क सामग्रीच्या फायद्यांमध्ये हे समाविष्ट आहे:
| वैशिष्ट्य | स्विच कार्यप्रदर्शनावर प्रभाव |
|---|---|
| उच्च विद्युत चालकता | कार्यक्षम वर्तमान प्रसारण राखण्यात मदत करते |
| संपर्क पोशाख चांगला प्रतिकार | दीर्घ ऑपरेटिंग जीवनाचे समर्थन करते |
| स्थिर स्विचिंग कार्यप्रदर्शन | सिग्नल व्यत्यय कमी करते |
| वारंवार ऑपरेशनसाठी योग्य | वारंवार यांत्रिक चक्रे हाताळते |
टू-वे की स्विचमध्ये, जेव्हा की दोन पोझिशन्समध्ये फिरते तेव्हा कॉन्टॅक्ट सिस्टमने अचूक प्रतिसाद दिला पाहिजे. एक स्थिर संपर्क सामग्री हे सुनिश्चित करण्यात मदत करते की प्रत्येक स्विचिंग क्रिया एक सुसंगत विद्युत कनेक्शन तयार करते.
निर्देशांक कोन एका स्थानावरून दुसऱ्या स्थानावर जाण्यासाठी मुख्य यंत्रणेसाठी आवश्यक रोटेशन अंतराचा संदर्भ देते. 90° निर्देशांक कोन म्हणजे स्विच चतुर्थांश-वळणाच्या रोटेशनद्वारे त्याचे स्थान बदल पूर्ण करते.
हे डिझाइन दोन ऑपरेटिंग राज्यांमधील स्पष्ट वेगळेपणा प्रदान करते. जेव्हा की 90 अंश वळते, तेव्हा अंतर्गत कॅम यंत्रणा संपर्कांना वेगळ्या स्थितीत हलवते, नवीन सर्किट स्थिती निर्माण करते.
हालचाल आणि नियंत्रण यांच्यातील संबंध खालीलप्रमाणे समजले जाऊ शकतात:
| रोटेशन स्थिती | अंतर्गत क्रिया | विद्युत परिणाम |
|---|---|---|
| प्रारंभिक स्थिती | संपर्क मूळ स्थितीत राहतो | मूळ सर्किट सक्रिय केले |
| 90° रोटेशन | कॅम यंत्रणा संपर्क स्थिती बदलते | पर्यायी सर्किट सक्रिय केले |
| परतीची हालचाल | यंत्रणा संपर्क स्थिती रीसेट करते | मागील स्थिती पुनर्संचयित |
स्थिर कोन ऑपरेटरना दोन नियंत्रण अवस्थांमधील अनिश्चित हालचाल कमी करताना निवडलेली स्थिती ओळखण्यास मदत करतो.
विद्युत टिकाऊपणा यांत्रिक अचूकतेशी जवळचा संबंध आहे. खराब पोझिशनिंग कंट्रोलसह की स्विचमुळे अंतर्गत भागांवर अनावश्यक ताण येऊ शकतो, ज्यामुळे जलद पोशाख होऊ शकतो.
एक चांगली रचनाटू-वे की स्विचसहसा अनेक घटक एकत्र करतात:
जेव्हा हे घटक एकत्र काम करतात, तेव्हा स्विच वारंवार वापरात असताना देखील सातत्यपूर्ण ऑपरेशन राखू शकते.
औद्योगिक उपकरणांसाठी, फक्त एक स्विच एक ऑपरेशन पूर्ण करू शकतो की नाही हे महत्त्वाचे नाही, तर हजारो चक्रानंतर ते अचूकपणे कार्य करणे सुरू ठेवू शकते का.
बऱ्याच मशीन्सना दोन अटींमध्ये साधे पण नियंत्रित स्विचिंग आवश्यक असते. द्वि-मार्गी की डिझाइन एक सरळ उपाय प्रदान करते कारण ऑपरेटर दोन पूर्वनिर्धारित अवस्थांपैकी एक निवडू शकतो.
सामान्य उदाहरणांमध्ये हे समाविष्ट आहे:
सामान्य स्विचच्या तुलनेत, की-ऑपरेट केलेल्या डिझाईन्स देखील नियंत्रणाची पातळी जोडतात कारण योग्य की असलेले अधिकृत वापरकर्तेच सेटिंग बदलू शकतात.
हे त्यांना उपकरणांसाठी योग्य बनवते जिथे अपघाती ऑपरेशनमुळे उत्पादन प्रक्रिया किंवा सिस्टम सेटिंग्ज प्रभावित होऊ शकतात.
की स्विचची अंतर्गत रचना हे निर्धारित करते की यांत्रिक हालचाल विद्युत क्रियेत किती सहजतेने रूपांतरित होते.
सामान्य स्विचिंग प्रक्रियेमध्ये हे समाविष्ट आहे:
संपर्क दाब खूप कमी असल्यास, विद्युत कनेक्शन अस्थिर होऊ शकते. यांत्रिक हालचाल खूप कडक असल्यास, अंतर्गत भागांना अनावश्यक ताण येऊ शकतो.
संतुलित डिझाइन साध्य करण्यात मदत करते:
| डिझाइन घटक | कार्य |
|---|---|
| संपर्क दाब नियंत्रण | स्थिर विद्युत कनेक्शन राखते |
| स्प्रिंग यंत्रणा | सातत्यपूर्ण हालचाली अभिप्राय प्रदान करते |
| रोटरी पोझिशनिंग सिस्टम | अचूक स्विचिंग पॉइंट्सची खात्री करते |
| संरक्षणात्मक गृहनिर्माण | पर्यावरणीय प्रभाव कमी करते |
हे तपशील दैनंदिन ऑपरेशन दरम्यान स्विचच्या विश्वासार्हतेवर थेट परिणाम करतात.
औद्योगिक नियंत्रण घटकांना अनेकदा आव्हानात्मक परिस्थितीचा सामना करावा लागतो. तापमान बदल, धूळ, कंपन आणि वारंवार ऑपरेशन या सर्व गोष्टी स्विचच्या कार्यक्षमतेवर प्रभाव टाकू शकतात.
टिकाऊ की स्विच डिझाइन विचारात घेते:
औद्योगिक की स्विचेसमध्ये सामान्यतः वापरले जाणारे धातूचे बांधकाम भौतिक प्रभावापासून अतिरिक्त संरक्षण प्रदान करते. चांदीच्या संपर्क सामग्रीसह एकत्रित, दीर्घकालीन अनुप्रयोगांसाठी अधिक स्थिर समाधान तयार करण्यात मदत करते.
स्विच निवडण्यापूर्वी, उपकरणे डिझाइनर सहसा अनेक व्यावहारिक घटकांचा विचार करतात:
| विचार करणे | महत्त्व |
|---|---|
| पदांची संख्या | उपलब्ध नियंत्रण निवडी निर्धारित करते |
| रोटेशन कोन | ऑपरेटरची हालचाल आणि स्थिती परिभाषित करते |
| संपर्क साहित्य | विद्युत विश्वसनीयता प्रभावित करते |
| ऑपरेटिंग वारंवारता | अपेक्षित सेवा जीवन प्रभावित करते |
| स्थापना वातावरण | संरचनात्मक आवश्यकता निर्धारित करते |
दोन स्पष्ट ऑपरेटिंग स्थिती आवश्यक असलेल्या प्रणालींसाठी, 90° अनुक्रमित डिझाइन अंदाज लावता येण्याजोगे आणि समजण्यास सुलभ नियंत्रण पद्धत प्रदान करू शकते.
औद्योगिक उपकरणे अधिक स्वयंचलित होत असताना, नियंत्रण घटकांनी विश्वासार्हता आणि वापर सुलभता दोन्ही प्रदान करणे आवश्यक आहे. लहान यांत्रिक सुधारणांचा संपूर्ण प्रणालीच्या कार्यक्षमतेवर लक्षणीय परिणाम होऊ शकतो.
सिल्व्हर कॉन्टॅक्ट मटेरियल आणि अचूक 90° इंडेक्स कोन यांचे संयोजन अटू-वे की स्विचस्पष्ट ऑपरेटिंग अनुभव राखून स्थिर स्विचिंग वर्तन प्राप्त करण्यासाठी. YIJIA Industrial Electrical Co., Ltd. व्यावहारिक अनुप्रयोग आवश्यकतांकडे लक्ष देऊन की स्विच, पुश बटण स्विच, रिले, कॉन्टॅक्टर्स आणि सिग्नल उपकरणांसह औद्योगिक नियंत्रण घटकांवर लक्ष केंद्रित करत आहे.
संपर्क सामग्री आणि यांत्रिक कोन टिकाऊपणावर कसा परिणाम करतात हे समजून घेणे अभियंत्यांना नियंत्रण प्रणाली डिझाइन करताना चांगले निर्णय घेण्यास मदत करते. एक विश्वासार्ह टू-वे की स्विच हे केवळ बाह्य की ऑपरेशनबद्दलच नाही तर अंतर्गत संरचनेबद्दल देखील आहे जे प्रत्येक स्विचिंग क्रिया कालांतराने अचूक राहते याची खात्री करते.
