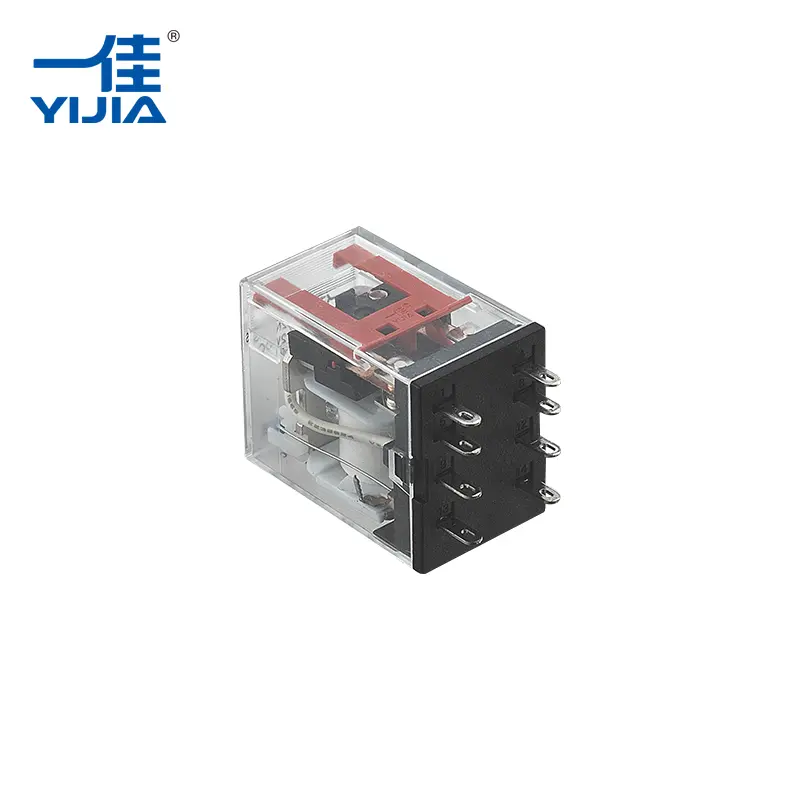

YIJIA Industrial Electrical Co., Ltd. हे का तपासतेइलेक्ट्रोमॅग्नेटिक रिलेसॉलिड-स्टेट आणि डिजिटल स्विचिंग तंत्रज्ञानाच्या वाढीनंतरही औद्योगिक नियंत्रण प्रणालींमध्ये सामान्य आहे.
पीएलसी, सेन्सर्स, व्हेरिएबल-फ्रिक्वेंसी ड्राइव्हस्, रिमोट मॉनिटरिंग आणि नेटवर्क कंट्रोलर्ससह औद्योगिक नियंत्रण प्रणाली लक्षणीयरीत्या बदलल्या आहेत. तरीही अनेक कंट्रोल कॅबिनेटमध्ये पारंपारिक इलेक्ट्रोमेकॅनिकल रिले असतात. त्यांचा सतत वापर हा केवळ जुन्या उपकरणांच्या डिझाइनचा विषय नाही. बऱ्याच ऍप्लिकेशन्समध्ये, मूलभूत रिले संरचना अजूनही इलेक्ट्रिकल अलगाव, सरळ स्विचिंग आणि लवचिक सर्किट नियंत्रण यांचे व्यावहारिक संयोजन प्रदान करते.
रिलेचे मूलभूत कार्य बदललेले नाही: तुलनेने लहान नियंत्रण सिग्नल दुसर्या सर्किटमध्ये संपर्क चालवते. जेव्हा कंट्रोलर आणि नियंत्रित लोडमध्ये भिन्न विद्युत वैशिष्ट्ये असतात तेव्हा हे पृथक्करण उपयुक्त आहे.
उदाहरणार्थ, PLC आउटपुट मोटर कॉन्टॅक्टर, सोलनॉइड, अलार्म सर्किट किंवा इतर लोड थेट स्विच करण्याच्या उद्देशाने असू शकत नाही. एक रिले कंट्रोलर आणि लोड दरम्यान बसू शकतो, अतिरिक्त स्विचिंग इंटरफेस प्रदान करतो.
तीन वैशिष्ट्ये विशेषतः संबंधित आहेत:
आजूबाजूची नियंत्रण प्रणाली अत्यंत स्वयंचलित असतानाही ही वैशिष्ट्ये रिले उपयुक्त बनवतात.
आधुनिक ऑटोमेशन उपकरणे बहुधा कमी-व्होल्टेज इलेक्ट्रॉनिक नियंत्रण सर्किट्स उच्च-व्होल्टेज लोडसह एकत्र करतात. या सर्किट्सना थेट कनेक्ट न करता परस्पर संवाद साधणे आवश्यक आहे.
हे पृथक्करण तयार करण्यासाठी इलेक्ट्रोमॅग्नेटिक रिले कॉइल आणि संपर्क यंत्रणा वापरते. जेव्हा कॉइल ऊर्जावान होते, तेव्हा त्याचे चुंबकीय क्षेत्र आर्मेचर हलवते, संपर्कांची स्थिती बदलते.
म्हणून कंट्रोल सर्किट कंट्रोलर आउटपुटद्वारे लोड करंट थेट वाहून न घेता रिले चालवते.
| नियंत्रण आवश्यकता | रिले फंक्शन |
|---|---|
| स्वतंत्र नियंत्रण आणि लोड सर्किट | कॉइल-टू-संपर्क अलगाव वापरते |
| भिन्न व्होल्टेज पातळी स्विच करा | संपर्क कॉइल व्होल्टेजपासून स्वतंत्रपणे कार्य करतात |
| एकाधिक सर्किट मार्ग नियंत्रित करा | विविध संपर्क कॉन्फिगरेशन उपलब्ध आहेत |
| एक भौतिक स्विचिंग स्थिती प्रदान करा | संपर्क दृश्यमानपणे विद्युत स्थितीशी संबंधित आहेत |
ही व्यवस्था नियंत्रण कॅबिनेटमध्ये उपयुक्त राहते जेथे भिन्न व्होल्टेज पातळी आणि सर्किट फंक्शन्स एकत्र केली जातात.
सॉलिड-स्टेट स्विचिंगमध्ये अत्यंत जलद ऑपरेशन किंवा खूप उच्च स्विचिंग वारंवारता आवश्यक असलेल्या अनुप्रयोगांमध्ये फायदे आहेत. तथापि, अनेक पारंपारिक औद्योगिक भारांसाठी भौतिक संपर्क उपयुक्त राहतात.
एक यांत्रिक संपर्क स्पष्टपणे परिभाषित मुक्त किंवा बंद स्थिती प्रदान करतो. हे आवश्यक विद्युत भार आणि सर्किट कॉन्फिगरेशननुसार देखील निवडले जाऊ शकते.
सामान्य संपर्क व्यवस्थांमध्ये हे समाविष्ट आहे:
ही लवचिकता एका रिलेला मूलभूत ऑपरेटिंग तत्त्व न बदलता भिन्न नियंत्रण कार्ये करण्यास अनुमती देते.
उपकरणे डिझायनर्ससाठी, मेकॅनिकल किंवा इलेक्ट्रॉनिक स्विचिंग सार्वत्रिकदृष्ट्या चांगले आहे की नाही आणि कोणते तंत्रज्ञान सर्किटमध्ये बसते याबद्दल निवड कमी आहे.
औद्योगिक मशीन्सना क्वचितच फक्त एकाच प्रकारची स्विचिंग क्रिया आवश्यक असते. कंट्रोल सिग्नलला दुसरे डिस्कनेक्ट करताना एक सर्किट सुरू करण्याची किंवा वेगळ्या कंट्रोल इनपुटला स्टेटस सिग्नल देण्याची आवश्यकता असू शकते.
चेंजओव्हर संपर्कांसह रिले एका यांत्रिक हालचालीद्वारे या प्रकारचे स्विचिंग करू शकते.
उदाहरणार्थ:
| आवश्यकता | संभाव्य संपर्क व्यवस्था |
|---|---|
| सक्रिय झाल्यावर सर्किट चालू करा | साधारणपणे उघडा |
| सक्रिय झाल्यावर सर्किटमध्ये व्यत्यय आणा | साधारणपणे बंद |
| दोन सर्किट दरम्यान हस्तांतरण | बदल |
| स्वतंत्र नियंत्रण मार्ग प्रदान करा | एकाधिक संपर्क संच |
हे एक कारण आहे की पारंपारिक रिले मशीन कंट्रोल पॅनेल आणि इलेक्ट्रिकल कॅबिनेटमध्ये दिसून येत आहेत.
यांत्रिक रिलेची एक महत्त्वाची मर्यादा म्हणजे त्यांचे संपर्क आणि हलणारे भाग भौतिक पोशाख अनुभवतात. प्रत्येक स्विचिंग सायकलमध्ये आर्मेचर आणि संपर्क पृष्ठभागांची हालचाल समाविष्ट असते.
तुलनेने मध्यम स्विचिंग वारंवारता असलेल्या अनुप्रयोगांसाठी, हे कदाचित लक्षणीय मर्यादा निर्माण करणार नाही. अत्यंत वेगाने किंवा सतत स्विच करणाऱ्या उपकरणांसाठी, डिझाइनर सॉलिड-स्टेट पर्यायांचा विचार करू शकतात.
त्यामुळे ऑपरेटिंग प्रोफाइल महत्त्वाचे आहे.
जेव्हा सिस्टमला आवश्यक असेल तेव्हा रिले योग्य असू शकते:
वास्तविक सेवा जीवन लोड प्रकार, स्विचिंग करंट, व्होल्टेज, ऑपरेटिंग वारंवारता, संपर्क सामग्री आणि पर्यावरणीय परिस्थिती यासारख्या घटकांवर अवलंबून असते.
जेव्हा संपर्क लोड अंतर्गत उघडतात किंवा बंद होतात तेव्हा संपर्क पृष्ठभागावरील विद्युत परिस्थिती उष्णता, चाप आणि सामग्रीचे हस्तांतरण निर्माण करू शकते. वारंवार स्विचिंग हळूहळू संपर्क पृष्ठभाग प्रभावित करते.
या कारणास्तव, संपर्क सामग्री रिले डिझाइनचा एक महत्त्वाचा भाग आहे.
सिल्व्हर-आधारित संपर्क सामग्री सामान्यतः इलेक्ट्रिकल स्विचिंगमध्ये वापरली जाते कारण त्यांची विद्युत चालकता आणि संपर्क अनुप्रयोगांसाठी उपयुक्तता. तथापि, योग्य सामग्री केवळ सामग्रीच्या नावावर अवलंबून न राहता विद्युत भार आणि कार्य परिस्थितीवर अवलंबून असते.
संपर्क कार्यक्षमतेवर अनेक घटकांचा प्रभाव पडतो:
| घटक | प्रभाव |
|---|---|
| वर्तमान पातळी | संपर्क हीटिंगवर परिणाम होतो |
| व्होल्टेज | वियोग दरम्यान arcing प्रभावित करते |
| लोड प्रकार | प्रेरक भार अधिक स्विचिंग तणाव निर्माण करू शकतात |
| स्विचिंग वारंवारता | संपर्क किती वेळा परिधान करतात हे निर्धारित करते |
| संपर्क साहित्य | चालकता आणि परिधान वर्तन प्रभावित करते |
हे विशेषतः औद्योगिक उपकरणांमध्ये संबंधित आहे जे विस्तारित कालावधीत वारंवार कार्यरत असतात.
त्यांच्या सतत वापराचे आणखी एक कारण म्हणजे सरळ एकीकरण. औद्योगिक नियंत्रण प्रणालींमध्ये टर्मिनल ब्लॉक्स, कॉन्टॅक्टर्स, सर्किट ब्रेकर्स, पीएलसी, टाइमर आणि रिले वापरून स्थापित वायरिंग आर्किटेक्चर असतात.
एकूण नियंत्रण संकल्पनेत मोठे बदल न करता रिले इंटरमीडिएट स्विचिंग घटक म्हणून स्थापित केले जाऊ शकते.
हे उपयुक्त आहे जेव्हा:
परिचित ऑपरेटिंग तत्त्व देखील समस्यानिवारण तुलनेने थेट करते. तंत्रज्ञ कॉइल सर्किट, संपर्क स्थिती, वायरिंग आणि कनेक्ट केलेले लोड स्वतंत्रपणे तपासू शकतात.
यांत्रिक रिलेचा सतत वापर उपकरणांमध्ये विशेषतः दृश्यमान आहे जेथे अत्यंत उच्च-गती ऑपरेशनपेक्षा साधे इलेक्ट्रिकल स्विचिंग अधिक महत्त्वाचे आहे.
रिले मोटर्स, व्हॉल्व्ह, इंडिकेटर, अलार्म आणि इतर इलेक्ट्रिकल लोडसह कंट्रोलर आउटपुट इंटरफेस करू शकतात.
ते इलेक्ट्रॉनिक कंट्रोलर आणि फील्ड उपकरणांमध्ये इंटरमीडिएट स्विचिंग स्टेज प्रदान करू शकतात.
रिले सहाय्यक सर्किट्स व्यवस्थापित करू शकतात आणि नियंत्रण प्रणालीच्या वेगवेगळ्या भागांमध्ये विद्युत पृथक्करण प्रदान करू शकतात.
विद्यमान मशीन रिले-आधारित नियंत्रण आर्किटेक्चर वापरू शकतात जी पूर्णपणे पुनर्रचना करण्याऐवजी देखरेखीसाठी व्यावहारिक राहतील.
सॉलिड-स्टेट रिलेच्या वाढत्या उपलब्धतेमुळे यांत्रिक रिले दूर झाले नाहीत. त्याऐवजी, दोन तंत्रज्ञान अनेकदा वेगवेगळ्या ऑपरेटिंग आवश्यकतांनुसार निवडले जातात.
| विचार करणे | इलेक्ट्रोमॅग्नेटिक रिले | सॉलिड-स्टेट रिले |
|---|---|---|
| स्विचिंग यंत्रणा | यांत्रिक संपर्क | सेमीकंडक्टर उपकरणे |
| शारीरिक संपर्क पोशाख | होय | यांत्रिक संपर्क परिधान नाही |
| इलेक्ट्रिकल अलगाव | रिले संरचनेद्वारे उपलब्ध | इलेक्ट्रॉनिक आयसोलेशन डिझाइनद्वारे उपलब्ध |
| स्विचिंग गती | सामान्यतः मध्यम | साधारणपणे जलद |
| उष्णतेचे वर्तन | प्रामुख्याने संपर्क आणि लोडवर अवलंबून असते | सेमीकंडक्टर उष्णता नष्ट होणे महत्वाचे असू शकते |
| सर्वोत्तम फिट | पारंपारिक औद्योगिक स्विचिंग | उच्च-वारंवारता किंवा जलद इलेक्ट्रॉनिक स्विचिंग |
कोणताही प्रकार प्रत्येक अनुप्रयोगासाठी स्वयंचलितपणे योग्य नाही. लोड वैशिष्ट्ये, स्विचिंग वारंवारता, अलगाव आवश्यकता, स्थापना परिस्थिती आणि अपेक्षित सेवा जीवन एकत्रितपणे विचारात घेतले पाहिजे.
औद्योगिक ऑटोमेशनला नेहमीच नवीन स्विचिंग तंत्रज्ञानाची आवश्यकता नसते. उपकरणांना सहसा असे घटक आवश्यक असतात जे एकत्रित करणे, समजणे, चाचणी करणे आणि पुनर्स्थित करणे सोपे आहे.
इलेक्ट्रोमॅग्नेटिक रिले अनेक कंट्रोल ऍप्लिकेशन्समध्ये या आवश्यकता पूर्ण करत राहतो कारण त्याचे ऑपरेटिंग तत्त्व सोपे आहे: कॉइलला ऊर्जा द्या, यांत्रिक संपर्क प्रणाली हलवा आणि सर्किट स्थिती बदला.
त्या साधेपणामुळे त्याच्या मर्यादा ओळखणेही सोपे जाते. सर्किट डिझाइन दरम्यान कॉन्टॅक्ट वेअर, आर्किंग, स्विचिंग फ्रिक्वेंसी, कॉइल पॉवर आणि लोड वैशिष्ट्यांचे मूल्यांकन केले जाऊ शकते.
औद्योगिक नियंत्रण प्रणाली पीएलसी, डिजिटल कम्युनिकेशन आणि इलेक्ट्रॉनिक नियंत्रक समाविष्ट करत असल्याने, भौतिक संपर्क स्विचिंग आणि सर्किट अलगाव आवश्यक असल्यास यांत्रिक रिले उपयुक्त राहतात. YIJIA Industrial Electrical Co., Ltd. रिले, एसी कॉन्टॅक्टर्स, पुश बटण स्विच, सिग्नल दिवे आणि संबंधित उत्पादनांसह औद्योगिक नियंत्रण घटक तयार करते. आधुनिक कंट्रोल कॅबिनेटमध्ये इलेक्ट्रोमॅग्नेटिक रिलेची सतत उपस्थिती व्यावहारिक अभियांत्रिकी निवड दर्शवते: जेव्हा अनुप्रयोग वेगळ्या, कॉन्फिगर करण्यायोग्य यांत्रिक स्विचिंगसाठी कॉल करतो, तेव्हा पारंपारिक रिले तरीही अनावश्यक जटिलतेशिवाय आवश्यक कार्य करू शकते.
